Horloge à 1 tube Nixie
(Peut piloter tous type d’afficheur via
la sortie BCD)

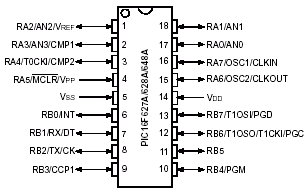

Détail des connexions au PIC
PIC16F628a (PIC16F648 for DCF / GPS options)
La base de temps est un quartz externe de 20.000 MHz connecté sur RA6/RA7
Le contrôle de
Le « Duty-cycle » du PWM est dynamiquement contrôlé en
fonction de la lecture sur RB0.
Le PWM est coupé s’il n’y a pas de retour sur RB0 pendant les étapes d’initialisation du programme (Vctrl<
1.25v).
Dans le cas d’une utilisation sans tube Nixie (sans besoin de haute
tension, il faut connecter RB0 sur VCC)
Un tube Nixie est connecté à la sortie BCD via un 74141 (ou, via un
4028 + MPSA42 type transistors)

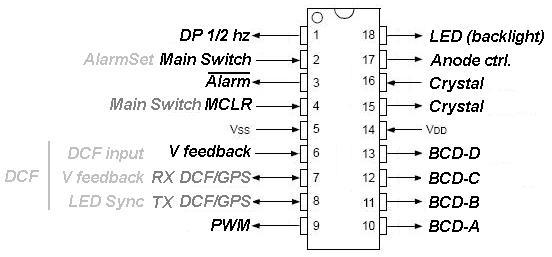

Ci-dessous : Description des entrées/sorties du
microcontrôleur :
RB0 entrée: retour pour contrôle de
RB1 (N/A) reservé
DCF-GPS – sortie active pendant l’initialisation du programme et à
chaque début d’affichage
RB2 (N/A) réservé
DCF-GPS
RB3 sortie: PWM pour
RB4 74141 BCD 0
RB5 74141 BCD 1
RB6 74141 BCD 2
RB7 74141 BCD 3
RA0 sortie: Contrôle de l’Anode (gestion de la luminosité, affichage
montant, un ensemble MPSA42/MPSA92 sera utilisé comme driver)
RA1 sortie: Rétro-éclairage / auxiliary output DP
(commande d’une LED en directe ou via un transistor)
RA2 sortie: DP 1/2Hz
RA3 entrée: Bouton de commande (tiré vers le 5V via une résistance de 10K,
tiré vers la masse par le bouton)
RA4 sortie: alarme (collecteur ouvert, tiré à la masse quand active) (tiré
vers le 5V par 10K, peut piloter un PNP(MPSA43), ou directement un buzer faible
conso.)
RA5 MCLR / bouton principal (tiré vers 5V
via 1K ou connecté sur un contrôleur de tension pour gestion du reset (i.e.
TCM809)
RA6 quartz driver / sortie pour gong
électromagnétique (quartz
default)
RA7 entrée: quartz
Le texte grisé ci-dessus indique
des options de programmes
La sortie BCD (0-3) est connectée sur un 74141
L’anode du tube est connectée sur la haute
tension via une résistance (12K pour un tube Russe type IN-14)
Un bouton (NO) est connecté entre GND et RA3
via une résistance de 100Ω. RA3 connecté sur +5V via
une résistance de ~10KΩ
L’algorithme de Kanaugh est utilisé ignorer
les « rebonds » du bouton poussoir.
Le maintien du bouton pendant la mise en
service permet le retour aux réglages d’usine (date et alarme sont préservées)
La configuration par défaut après une
réinitialisation est comme suit :
- Mode 24Hrs et affichage HH : MM,
- Alarme est hors-service,
- La date est au format JJ MM AA,
- La luminosité est au maximum.
Le cœur de l’horloge est basé sur quatre
registres :
- Registre de l’heure HH:MN:SS (SS peut
être ajusté à 00),
- Registre de la date JJ/MM/AA ou MM/JJ/AA
- Registre de l’alarme (HH:MN)
- Registre « sleep » (une entrée
par heure)
NOTE: L’alarme et le registre
« sleep » sont sauvegardés dans l’EPROM.
Schéma – Description pas à pas (texte)
Le schéma montre un
second contrôleur qui prend en charge le mélangeur de couleurs (RGB washer). Le
contrôleur RGB optionnel est commandé par la sortie DP (RA2) et un bouton
externe.
Le schéma est
légèrement différent de la description textuelle car il est utilisé pour la
réalisation d’un PCB pouvant supporter les options DCF / GPS / RGB / 74141 ou
4028 + transistors, sauvegarde en cas de coupure d’alimentation etc. Si vous
n’avez pas ce PCB, le schéma doit être utilisé comme référence partiel en
fonction de votre montage. Les options pouvant être sélectionnées par les
résistances sur la sortie BCD (voir schéma) ne sont pas actives sur la version
du contrôleur livrée seule.
Les options grisées
ne sont pas disponible dans la version du PIC16F628 livré seul.
Version 1 rev 0 - Patrick
Mignot 2009
Version FR en
construction
